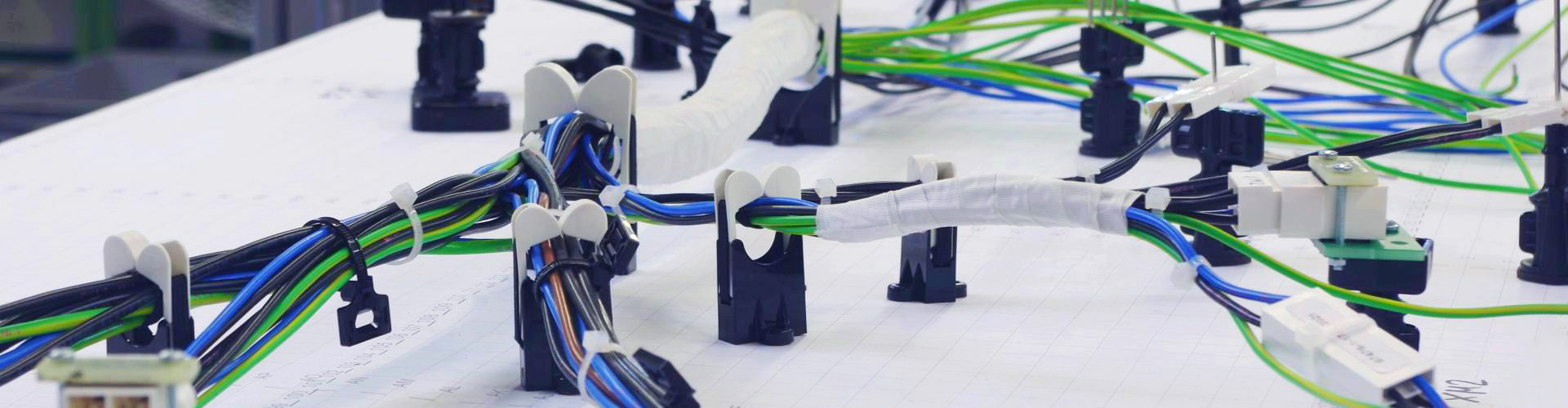

Kabelassistent ist einmal ein Produktprogramm, das die komplette Ausrüstung zum Verlegen von Kabelbäumen umfasst.
Zu Kabelassistent gehört ein umfassendes Baukastensystem zum schnelleren Aufbau von Verlegebrettern.
Schnelle Messtechnik hilft Ihren Mitarbeitenden vom ersten Kabelbaum an, fehlerfreie Kabelbäume zu produzieren.
Und Kabelassistent ist ein lichtgeführter Arbeitsprozess mit dem Ihre neuen Mitarbeitenden auf einer steilen Lernkurve in minimalster Zeit eine hohe Produktivität erreichen.
Kabelassistent bedeutet für Sie Transparenz und Steuerbarkeit für Ihre Arbeitsvorbereitung und Produktionsplanung.
Kurz gesagt: Kabelassistent ist die Digitalisierung und Modularisierung des Verlegebretts.
Sie können Ihren Kunden Nullserien und Kleinserien schneller und zu einem günstigeren Einstiegspreis anbieten.
Sie verschieben Produktionsstandorte mit einem Mausklick rund um den Globus.
Sie reagieren schnell und flexibel auf Änderungen der Nachfragemenge.
Auf den Verlegebrettern Devboard stecken Sie mit dem Rastersystem Quick-Build von Panduit und unserem Adapterbaukasten Kitconnect das Verlegebrett einfach zusammen.
Auf den Verlegebrettern Prodboard schrauben Sie Panduit Führungselemente und Gegenstecker aus unserem Adapterbaukaste Kitconnect so fest, dass Sie jahrelang produzieren können.
Durch die Austauschbarkeit von Devboard und Prodboard bauen Sie bei Nachfragespitzen einfach weitere Verlegebretter auf.
Gute Mitarbeiter mit pfiffigen Ideen sind rar und kostbar. Durch den Bau der Adapter für die Gegenstecker der Messtechnik mit dem Baukasten Kitconnect, den 3D-Rahmen für hohe Steckerdichten und die Führungselemente von Panduit setzen Sie fertige Teile ein und sparen die kreative Zeit Ihrer Mitarbeiter.
In Minuten haben Sie ein Verlegebrett wieder auseinandergeschraubt und die Kitconnect Adapter in ihre Standardteile zerlegt. Und sollte doch einmal eine unerwartete Ersatzteilbestellung kommen? Dann stecken Sie auf einem Devboard im Handumdrehen noch einmal ein Verlegebrett für einen Auftrag zusammen.
Durch den schnellen Aufbau von Gegensteckern mit dem Adapterbaukasten Kitconnect, die einfache Verkabelung auf der Oberfläche von Devboard und Prodboard und durch den Assistenten zum Verknüpfen der Messkanäle lohnt sich das Messen der Kabelbäume in der Produktion schon bei kleinen Stückzahlen.
Durch die schnelle Messtechnik erkennt Kabelassistent in Sekundenbruchteilen jede Verbindung und bestätigt sie als richtig oder falsch. Bei falschen Verbindungen zeigt Kabelassistent im Klartext wie die Verbindung richtig aussehen muss.

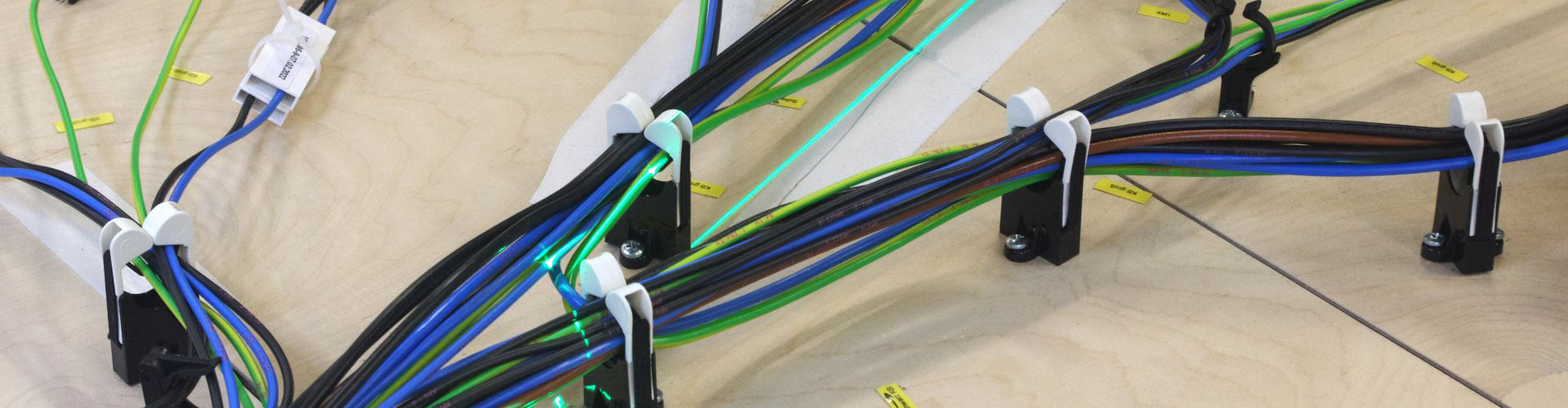

Statt Verlegelisten zu lesen oder Hilfe bei Vorgesetzten zu holen, zeigt ihnen Kabelassistent mit Harness-By-Light, also mit Pick-By-Light und Laserprojektion, was wohin gehört. Angepasst an die Qualifikation jedes einzelnen Mitarbeitenden.
Kabelassistent ist durchgehend netzwerkbasiert. Alle Kommunikation zur Steuerung von Messtechnik, Pick-By-Light und Laserprojektor läuft über normale Netzwerkkabel oder WLAN. Es gibt keine PCs in der Fertigung, keine fest angeschossenen Monitore, keine Schaltschränke und keine Verkabelung.
Sie brauchen nur einen geschützten Zugang zum Netzwerk des Produktionsstandorts. Dann können Sie sich mit Ihrem Browser am lokalen Server wie Mitarbeitende vor Ort anmelden und können jeden Schritt verfolgen, als ob Sie danebenstehen würden.

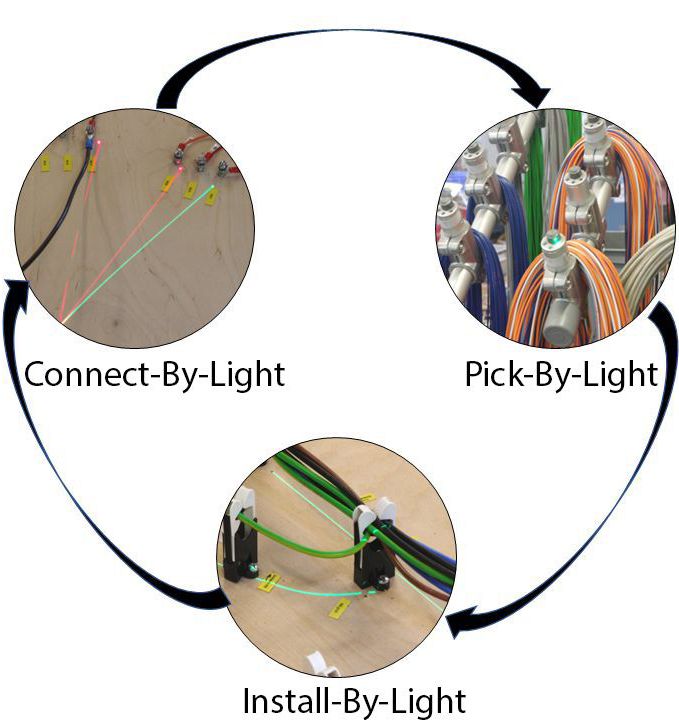

Pick-By-Light + Install-By-Light + Connect-By-Light = Harness-By-Light

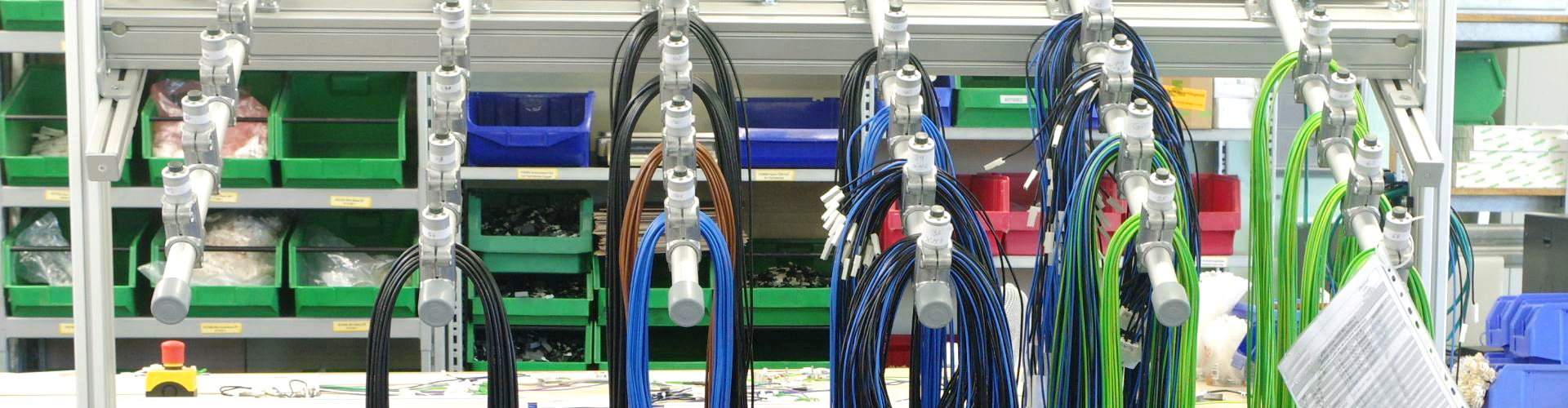

Pick-By-Light – Bestätigung mit der Taste löst Install-By-Light, die Anzeige des Verlegewegs, aus.

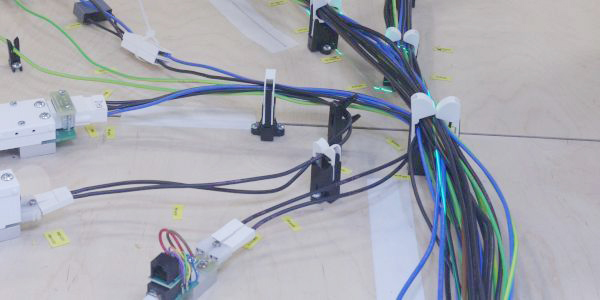

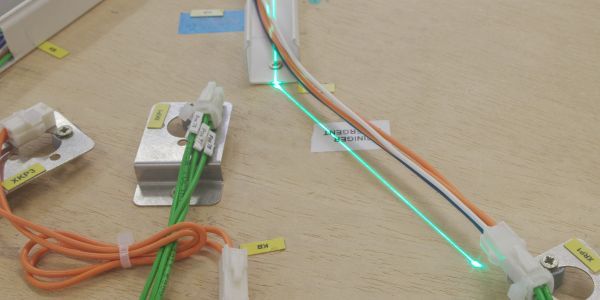

Install-By-Light – Eine oder mehrere Litzen nach Laserlinie verlegen.
Connect-By-Light – Der Durchgangsprüfer auf dem Daumennagel. Richtiges Einpinnen löst Pick-By-Light der nächsten Litzen aus.
Ihre Mitarbeiter benutzen keine Verlegelisten mehr.
Sie müssen weniger Unterweisungen geben.
Die Lernkurve neuer Mitarbeiter ist steiler.
Auch Mitarbeiter mit geringerer Qualifikation können produktiv Kabelbäume verlegen.

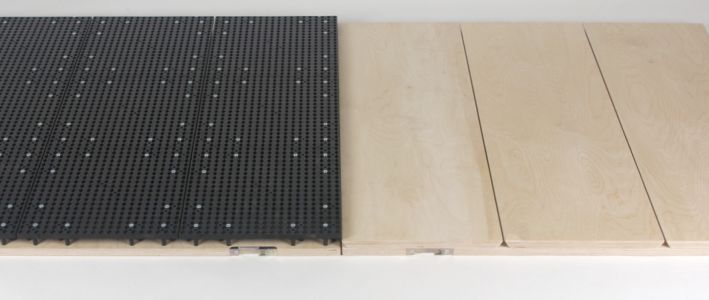

Sowohl die Quick-Build bestückten Verlegebretter Devboard als auch die Holzbretter Prodboard haben Schlitze im Abstand von 30 cm, in die Sie die Modularkabel von oben einlegen.
Sie brauchen für die gesamte Verkabelung eines Verlegebretts nur einen einzigen Kabeltyp. Und der ist so preisgünstig, dass die Kabel bei einem Wechsel des Verlegebretts am Brett bleiben können.
Der RJ45 Modularstecker bietet das Optimum an Zeitbedarf zum Anschließen, Preis, Übergangswiderstand und Anzahl von möglichen Steckzyklen. Er hat sich billionenfach in der Telekommunikation und Netzwerktechnik bewährt.
Mit dem Mini- Rangierverteiler Pinsplitter leiten Sie die benötigten Messkanäle an die Kontakte des Gegensteckers. Die übrigen Messkanäle brücken Sie auf einen weiteren Pinsplitter und können sie für einen weiteren Adapter nutzen. Ein intuitives Farbsystem der Rangierleitungen hilft Ihnen dabei.
Jeder Messkanal ist Eingang und Ausgang gleichzeitig. Situationen, dass auf beiden Seiten einer Litze Eingänge oder auf beiden Seiten Ausgänge angeschlossen sind, gibt es nicht.
Am Tisch Kabelporter stecken Sie die Messtechnikverkabelung in Übergabemodule ein. Überlängen legen Sie in Schleifen in die vorgesehenen Bügel. Am Schluss schließen Sie die Abdeckungen des Kabelporter. Damit ist die gesamte Verkabelung geschützt untergebracht.
Keine Bohrarbeiten, kein Bohrmehl.
Funktioniert auf Holzbrett und Quick-Build gleich gut.
Änderungen leicht möglich und ohne Löcher zu hinterlassen.
Keine Arbeit auf der Unterseite des Verlegebretts.
Kein Löten oder Crimpen der Leitungen.
Kein Verlegen von Einzeladern für jeden Messkanal.
Uneingeschränkte Wiederverwertbarkeit von Holzbrettern.

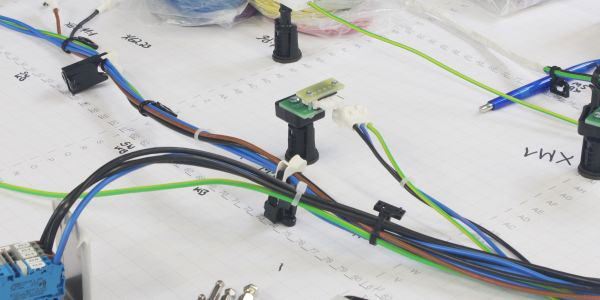

Devboard ist unsere Antwort auf die Forderung, in minimalster Zeit ein Verlegebrett aufzubauen und mit einer Messtechnik auszustatten. Nullserien, Kleinserien und Ersatzteile können Sie damit im Handumdrehen starten zu produzieren.

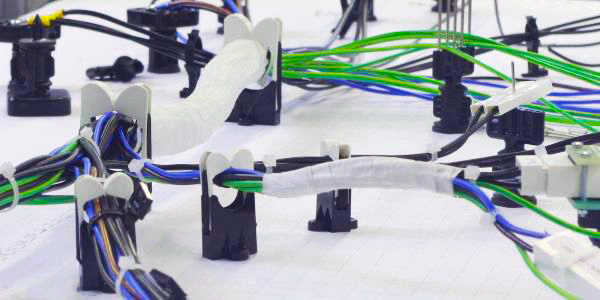

Prodboard ist das genaue Gegenteil. Durch die feste Verschraubung der Führungselemente und Gegenstecker bietet es die Grundlage für jahrelange Produktion, auch bei rustikalen Querschnitten oder kräftig zupackenden Mitarbeitenden.
Die Entscheidung ist nicht, ob das eine passt oder das andere, sondern wann welches von beiden besser passt. Denn beide Bretter haben die gleichen Nuten für die Verkabelung der Messtechnik und lassen sich gleichermaßen im Tisch Kabelporter verriegeln.
Daraus haben wir eine Strategie für maximale Flexibilität entwickelt.

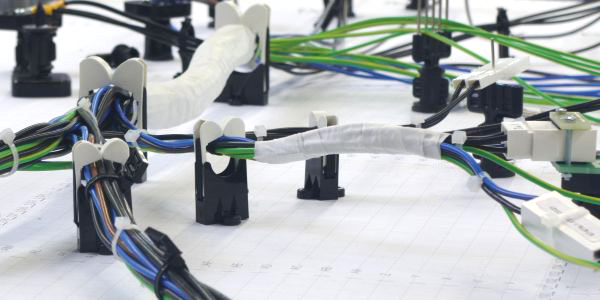

Benutzen Sie für die Nullserie eines neuen Kabelbaums oder für Kleinserien das Devboard. Legen Sie dabei ein Rasterpapier auf das Verlegebrett. Die Quick-Build Montagefüße stecken Sie einfach durch und für die Messtechnikleitungen schneiden Sie das Papier über den Kabelschlitzen mit dem Cutter ein.
Wenn der Aufbau passt, dann zeichnen Sie auf dem Rasterpapier alle Führungselemente und Gegenstecker ein. Vermerken Sie auch die Anschlüsse an die Messtechnik.
Nach Abschluss der ersten Serie nehmen Sie alle Führungselemente und Gegenstecker wieder ab. Die Messtechnikkabel ziehen Sie aus den Schlitzen und kleben die Einschnitte im Rasterpapier mit Klebeband ab. Das Rasterpapier scannen Sie ein und speichern es.
Nach Bedarf können Sie den Scan des Rasterpapiers als Hintergrund zum Erstellen eines Plans im CAD-System benutzen, mit einem Zeichenprogramm bearbeiten oder unverändert lassen.
Für die Serienfertigung lassen Sie den Plan drucken und laminieren. So legen Sie ihn auf ein Prodboard als Unterlage auf. Darauf schrauben Sie an den angezeichneten Stellen die Führungselemente und dieselben Gegenstecker. Für die Messtechnikkabel schneiden Sie den Plan erneut ein und schließen die Schlitze nach dem Einlegen der Kabel wieder mit Klebeband. Nach dem gleichen Plan bauen Sie so viele identische Verlegebretter, wie Sie für die geplante Produktionskapazität benötigen.
Für die Wiederholung einer Kleinserie, für temporäre Erhöhung der Produktionskapazität oder die Produktion von Ersatzteilen nach Serienende legen Sie den Plan wie am Anfang auf ein Devboard auf und stecken in wenigen Minuten wieder die Führungselemente und Gegenstecker auf.
Minimale Kosten für die erste Serie.
Geringere Rüstkosten für Kleinserien.
Globale Verschiebung von Produktionsstandorten ohne Transport der Verlegebretter.
Flexible Reaktion auf Anfragespitzen.
Sie möchten die Manpower zum Aufbau von Verlegebrettern möglichst geringhalten? Dazu bieten wir Ihnen den Weg, Verlegebretter mit standardisierten vorgefertigten Teilen aus unseren Baukästen aufzubauen. So können wir Ihnen einen Teil der Arbeit abnehmen.

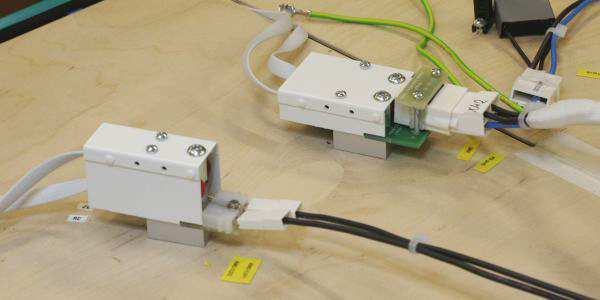

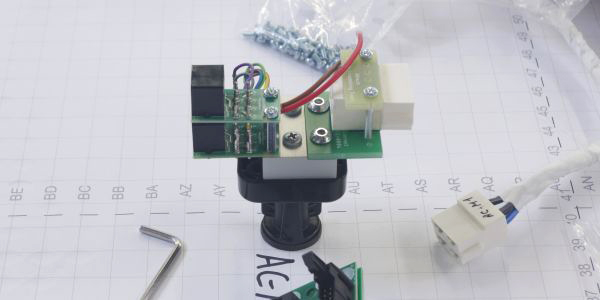

Zum Aufbau der Adapter für die Messtechnik haben wir den Baukasten Kitconnect entwickelt. Er enthält fertige Bauteile für die vier Aufgaben eines Adapters:
Befestigung auf dem Verlegebrett oder der Quick-Build Montageplattform.
Diese Aufgabe übernimmt in Kitconnect die Basisschiene. Die Basisschien liefern wir von 20 mm bis 200 mm Breite. Sie ist die Grundlage der stabilen Befestigung der Montageplatte, die selbst schwere Montagekräfte abfängt.
Befestigung des Gegensteckers.
Dafür liefern wir Montageplatten ebenfalls von 20 mm bis 200 mm Breite. Sie bestehen aus 3,2 mm starkem GFK und sind im Raster von 5 mm vorgelocht. Sie können daran sowohl Steckergehäuse befestigen als auch blanke Kontakte. Zum schnellen Befestigen von Steckergehäusen gibt es einen passenden Universal Befestigungssatz und ein handliches Klebesystem.
Anschluss des Gegenstecker an das RJ45 Verkabelungssystem.
Das wichtigste Teil ist der Pinsplitter, ein Mini- Anschlussmodul, das Sie beliebig nebeneinander oder übereinander an der Basisschien anschrauben können. Dazu passend bieten wir Pigtails, die Sie an die Kontakte der Gegenstecker anschließen und Rangierverbinder, um freie Kanäle auf einem Ausgangs- Pinsplitter dem nächsten Adapter zur Verfügung zu stellen.
Deckel.
Um die Pigtails und Rangierverbinder sicher von den Litzen des Kabelbaums zu trennen, gibt es Deckel, die Sie passend zum Aufbau der Pinsplitter in Breite und Höhe variieren können.
Ein weiterer Baukasten ist der 3D-Rahmen. Sie benutzen Ihn um zentrale Anschlussbereiche des Kabelbaums zu simulieren. An Geräterückwänden oder Steuerungsplatinen laufen oft viele Leitungen zusammen. An diesen Stellen ist die Steckerdichte höher als sie sich auf dem Verlegebrett aufbauen lässt.
Für diese kniffligen Fälle bietet Ihnen der 3D-Rahmen eine schnelle Lösung. In einem Rahmen, der senkrecht auf dem Verlegebrett steht, können Sie auf Trägerschienen Kitconnect Adapter in hoher Dichte montieren. Zur Kabelbaumseite hin decken Sie den Rahmen mit einer weißen Pappplatte ab, in die Sie mühelos mit einem Cutter die Ausschnitte für die Gegenstecker schneiden.
